Prensas manuais articuladas
La gamme de presses manuelles à genouillères EMG est constituée de deux types de presses différentes :
- Prensas manuais articuladas onde a potência máxima, de 500 a 2000 kg, é obtida apenas no final do curso, dependendo da força exercida na alavanca.
- Prensas manuais articuladas de grande capacidade que têm uma capacidade muito maior do que os seus equivalentes normais.
Estas prensas são robustas, precisas, flexíveis e ergonómicas.
São frequentemente utilizadas para operações de montagem, montagem de anéis ou rolamentos, pequenas curvaturas, várias crimpagens, etc.
Rápidos e fáceis de instalar, são também económicos. Requerem um investimento muito reduzido.
Juntamente com os outros 2 tipos de prensas manuais - prensas manuais de cremalheira e prensas manuais de cremalheira e pinhão de alta capacidade - constituem a vasta gama de prensas manuais da EMG.
| Potência500 kg |
| Curso50 mm |
| Profundidade do colo-de-cisne72 mm |
| Altura nominal42 » 185 mm |
| Peso9 kg |

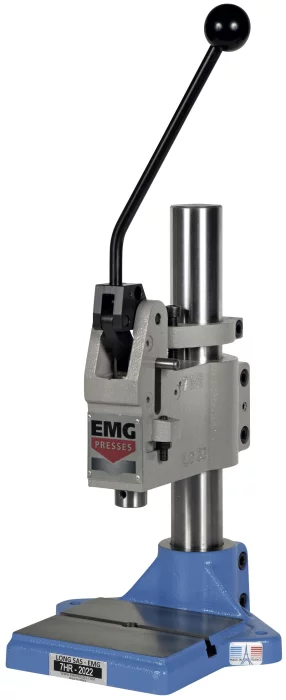

| Potência700 kg |
| Curso40 mm |
| Profundidade do colo-de-cisne95 mm |
| Altura nominal35 » 260* mm |
| Peso25 kg |
| Potência1 500 kg |
| Curso30 ou 60 mm |
| Profundidade do colo-de-cisne102 mm |
| Altura nominal60 » 250 mm |
| Peso32 kg |

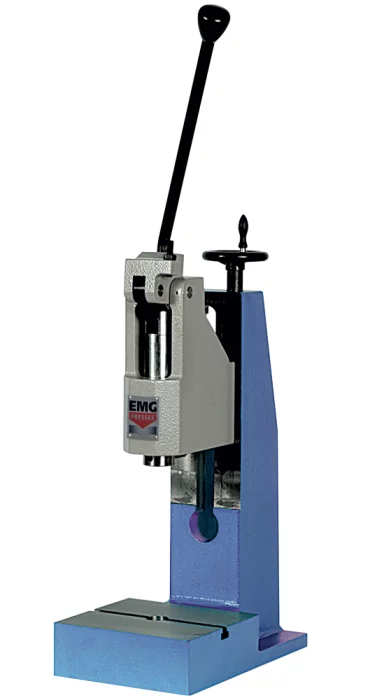

| Potência2 000 kg |
| Curso60 mm |
| Profundidade do colo-de-cisne130 mm |
| Altura nominal120 » 280 mm |
| Peso65 kg |

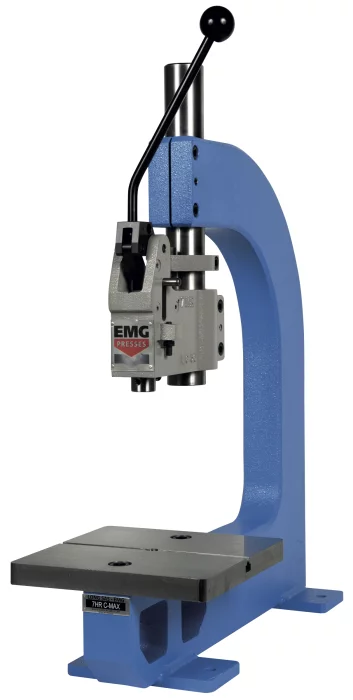

| Potência700 kg |
| Curso40 mm |
| Profundidade do colo-de-cisne350 mm |
| Altura nominal80 » 270 mm |
| Peso95 kg |
| Potência1 500 kg |
| Curso30 ou 60 mm |
| Profundidade do colo-de-cisne220 mm |
| Altura nominal220 » 280 mm |
| Peso55 kg |
| Potência2 000 kg |
| Curso60 mm |
| Profundidade do colo-de-cisne250 mm |
| Altura nominal230 » 290 mm |
| Peso70 kg |
PRINCIPAIS OPÇÕES

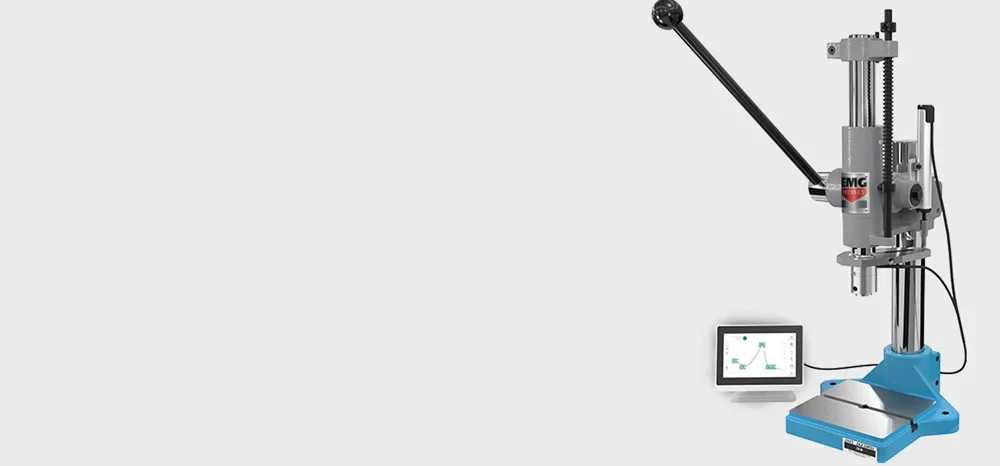

Gestão da força
DAS PRENSAS MANUAIS E PNEUMÁTICA
A EMG oferece todos os tipos de gestão da força e/ou deslocamento graças a soluções de sensores de força e deslocamento adaptadas a cada necessidade, para um controlo total das peças

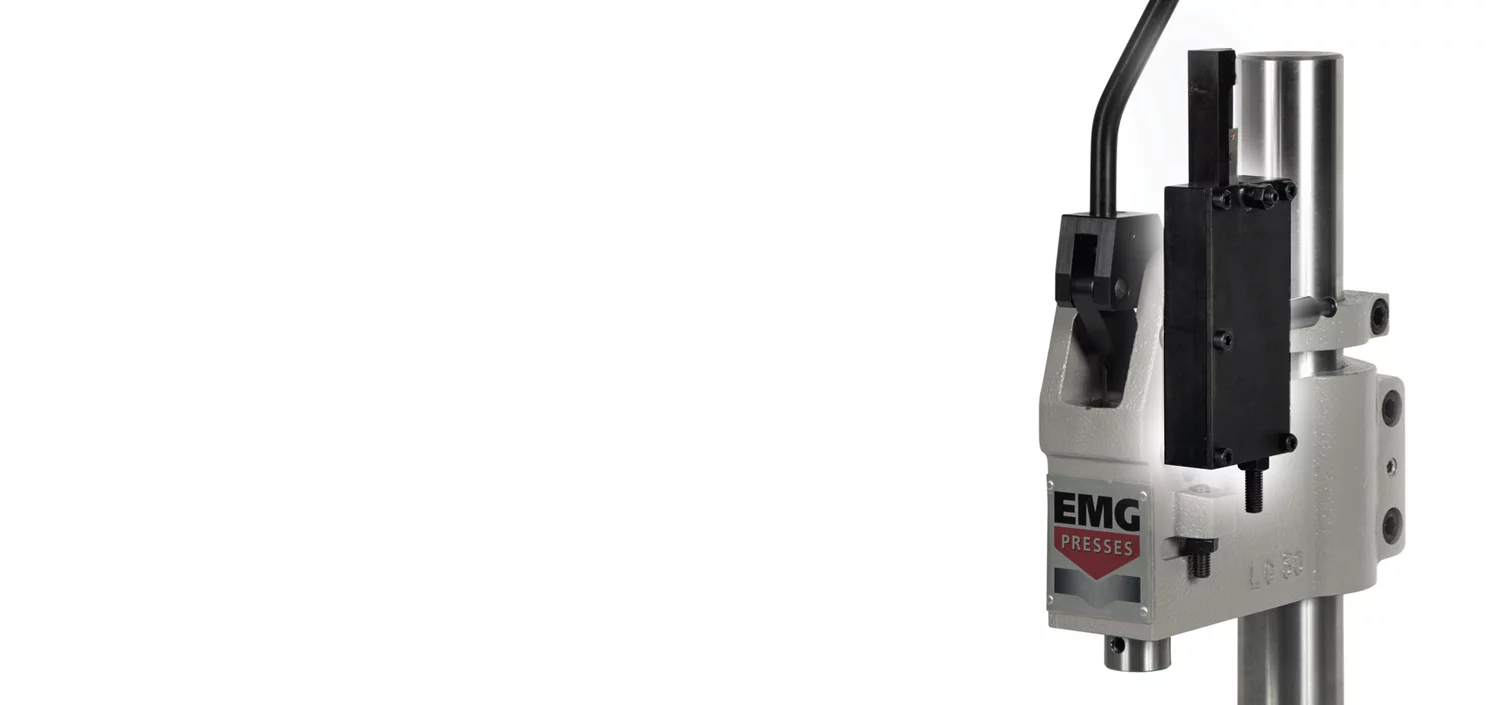

Sistema antirretorno
PARA PRENSAS MANUAIS
Sistema antirretorno: impede a elevação da alavanca se o fim de curso não for alcançado
(garante a execução completa e reprodutível da operação).
Características :
-
Corrediça retificada e imobilizada em rotação, garantindo vitalidade e precisão.
-
Elevação automática da corrediça por mola.
-
Ajuste de altura livre rápido e confiável.
-
Ajustes precisos do ponto morto inferior por batente mecânico garantindo a repetibilidade do ciclo.
-
Base e cabeça de ferro fundido FGL 250 garantindo robustez e rigidez.
-
Sem manutenção ou lubrificação.
-
Possibilidade de fixação em bancada.
-
Pintura: Estrutura Azul Céu RAL 5015 - Cabeça Cinzento Platina RAL 7036.
Fabricadas em França e certificadas ISO-9001 desde 2000, as prensas manuais EMG oferecem uma vasta gama de opções e adaptações para satisfazer as mais diversas necessidades e requisitos de cada aplicação, tanto na indústria como na construção. As mais variadas operações são realizadas com flexibilidade graças à reserva de potência de cada modelo e a uma precisão global muito rigorosa.
- Altura e curso ajustáveis
- Rápido e fácil de configurar
- Baixo investimento
LONG está também empenhada em conceber e equipar as máquinas especiais requeridas pelas actividades específicas de cada ofício. Para responder às necessidades de aplicações específicas requeridas por certos ofícios e campos de actividade, EMG oferece equipamento especial feito à medida, perfeitamente adaptado às especificações e restrições de produção.
Graças ao seu gabinete de concepção e a uma frota de mais de 40 máquinas de maquinação, a EMG estuda e produz a pedido qualquer modificação ou realização de prensas especiais, bem como pequenas instalações e ferramentas de prensagem, tais como
- Prensagem com alternância offset que permite aumentar a profundidade do pescoço de ganso e da mesa de trabalho.
- Prensa com uma ferramenta de engaste de 3 rebites para segurar uma peça de aço num suporte de aço inoxidável.
- Prensa pneumática com uma ferramenta de corte de 2 posições incorporando um deflector superior para a ejecção de peças.
- Prensa pneumática com painel de controlo eléctrico
APLICAÇÕES
As prensas manuais articuladas podem ser utilizadas principalmente para aplicações que requerem um elevado nível de esforço a baixa altura, tais como corte, cravação e marcação. São adequadas para pequenas séries de produção de peças de pequena e média dimensão.
Nas prensas manuais articuladas, o movimento da alavanca é muito rápido e ergonómico, uma vez que é feito através de um máximo de 90° para cobrir todo o curso da prensa. A pressão nominal desenvolvida por este tipo de prensa é obtida no final do curso.
O sistema de gestão da força permite controlar com rapidez e precisão a qualidade das diferentes aplicações efectuadas com a prensa.
Uma prensa manual EMG é entregue com um manual de serviço, certificado de conformidade CE e desenhos. Vem com uma garantia total de um ano em peças, mão-de-obra e viagens.
