Prensas pneumáticas

A gama de prensas pneumáticas EMG complementa eficazmente as prensas manuais e é ideal para satisfazer os requisitos dos clientes onde são necessários maiores rendimentos e/ou maior potência. A sua potência varia de 360kg a 6000kg. Esta potência é indicada com uma pressão de 6 bar e é proporcionalmente ajustável como padrão de 3 a 6 bar.

A ergonomia da prensa foi concebida para manter o operador confortável no seu posto de trabalho, mesmo durante operações repetitivas. Um ajuste rápido facilita a sua utilização e uma relação qualidade/preço muito boa faz das nossas prensas pneumáticas as ferramentas preferidas nas suas oficinas.



2 gamas de prensas pneumáticas :

  • Prensas de doble efecto de empuje directo de 360 kg a 1t : 6PHR - 6PHR C-MAX - 8PHR - 1T - 1T LP - 2T - 3T - 4,3T
  • Prensas de doble efecto de empuje indirecto de 2t a 6t  : 2T LP - 3T LP - 4,3T LP - 6T LP
Pedido de orçamento
Prensa pneumática de bancada de 360 kg
6 PHR
Potência360 kg
Curso0 » 50 mm
Profundidade do colo-de-cisne95 mm
Altura nominal20 » 250* mm
Velocidade descendente150 mm/s
Consumação de ar0.6 l
Peso25 kg
Prensa pneumática de bancada de 360 kg
6 PHR C-MAX
Potência360 kg
Curso0 » 50 mm
Profundidade do colo-de-cisne350 mm
Altura nominal60 »270 mm
Velocidade descendente150 mm/s
Consumação de ar0.6 l
Peso95 kg
Prensa pneumática de bancada de 700 kg
8 PHR
Potência700 kg
Curso0 » 100 mm
Profundidade do colo-de-cisne95 mm
Altura nominal20 » 260* mm
Velocidade descendente130 mm/s
Consumação de ar2.3 l
Peso50 kg
Prensa pneumática de 1000 kg
1T
Potência1 000 kg
Curso0 » 100 mm
Profundidade do colo-de-cisne100 mm
Altura nominal140 » 200 mm
Velocidade descendente100 mm/s
Consumação de ar3.4 l
Peso125 kg
Prensa pneumática de alta capacidade de 1000 kg
1T LP
Potência1 000 kg
Curso0 » 100 mm
Profundidade do colo-de-cisne180 mm
Altura nominal300 mm
Velocidade descendente100 mm/s
Consumação de ar3.4 l
Peso150 kg
Prensa pneumática de 2000 kg
2T
Potência2 000 kg
Curso0 » 69 mm
Profundidade do colo-de-cisne110 mm
Altura nominal200 mm
Velocidade descendente75 mm/s
Consumação de ar5.2 l
Peso150 kg
Prensa pneumática de 3000 kg
3T
Potência3 000 kg
Curso0 » 54 mm
Profundidade do colo-de-cisne110 mm
Altura nominal180 mm
Velocidade descendente48 mm/s
Consumação de ar5.2 l
Peso150 kg
Prensa pneumática de 4300 kg
4,3T
Potência4 300 kg
Curso0 » 40 mm
Profundidade do colo-de-cisne110 mm
Altura nominal175 mm
Velocidade descendente36 mm/s
Consumação de ar5.2 l
Peso150 kg
Prensa pneumática de alta capacidade 2000 kg
2T LP
Potência2 000 kg
Curso0 » 69 mm
Profundidade do colo-de-cisne180 mm
Altura nominal315 mm
Velocidade descendente75 mm/s
Consumação de ar5.2 l
Peso200 kg
Prensa pneumática de alta capacidade de 3000 kg
3T LP
Potência3 000 kg
Curso0 » 54 mm
Profundidade do colo-de-cisne180 mm
Altura nominal300 mm
Velocidade descendente48 mm/s
Consumação de ar5.2 l
Peso200 kg
Prensa pneumática de alta capacidade de 4300 kg
4,3T LP
Potência4 300 kg
Curso0 » 40 mm
Profundidade do colo-de-cisne180 mm
Altura nominal295 mm
Velocidade descendente36 mm/s
Consumação de ar5.2 l
Peso200 kg
Prensa pneumática de alta capacidade de 6000 kg
6T LP
Potência6 000 kg
Curso0 » 50 mm
Profundidade do colo-de-cisne180 mm
Altura nominal305 mm
Velocidade descendente20 mm/s
Consumação de ar9.8 l
Peso230 kg

Execuções especiais

Versões especiais Prensas pneumáticas

PRINCIPAIS OPÇÕES

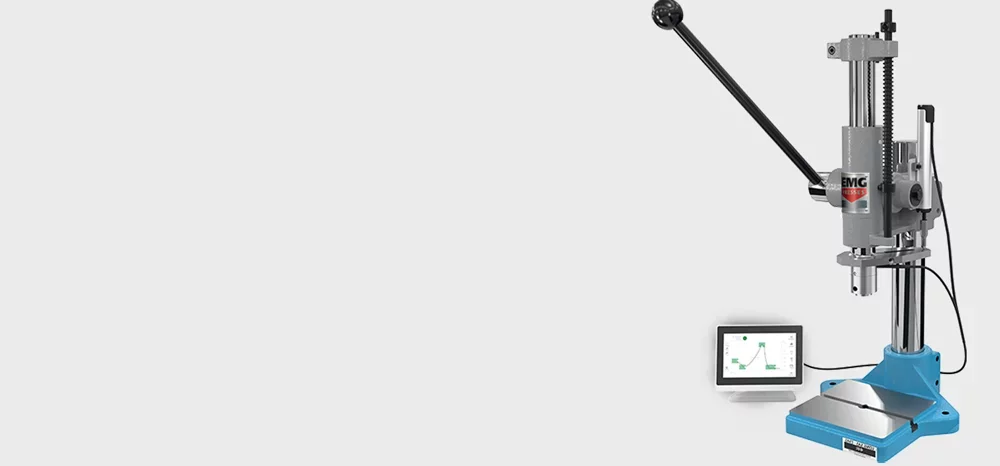

Gestão da força





DAS PRENSAS MANUAIS E PNEUMÁTICA



A EMG oferece todos os tipos de gestão da força e/ou deslocamento graças a soluções de sensores de força e deslocamento adaptadas a cada necessidade, para um controlo total das peças



Descubra as 3 soluções   ▶

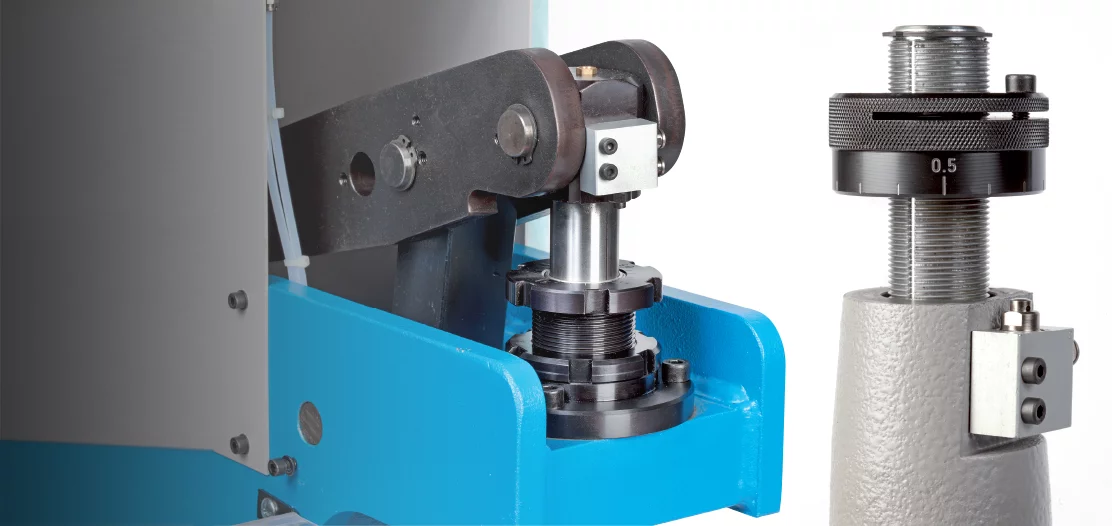

Ajuste do curso





DAS PRENSAS PNEUMÁTICAS





O curso das nossas prensas é ajustável com uma porca mecânica de precisão, graduada em 1/10e de mm com um bloqueio que garante a total repetibilidade do ciclo.



Os diferentes sistemas de controlo



"Estas prensas estão disponíveis em versões de duas mãos ou de pé". Para ambos os sistemas, o conjunto distribuidor e filtro-regulador-lubrificador está integrado no suporte de imprensa, pronto a funcionar. Estes modelos também podem ser fornecidos 'máquina nua', sem equipamento, para integradores".





Características :

  • Corrediça retificada e imobilizada em rotação, garantindo vitalidade e precisão

  • Elevação automática do cilindro ao soltar o controlo

  • Ajuste rápido e confiável, com bloqueio que garante uma repetibilidade total

  • Ajuste preciso do ponto morto inferior por batente mecânico garantindo a repetibilidade do ciclo • Estrutura de ferro fundido FGL 250 ou aço soldado mecanicamente garantindo robustez e rigidez

  • Sem manutenção ou lubrificação

  • Pintura: Estrutura Azul Céu RAL 5015 - Cabeça Cinzento Platina RAL 7036



Todos os cilindros são fabricados pela EMG e comprovados por milhares de utilizações em todo o mundo. A corrediça é de aço cromado guiada por anéis e imobilizada em rotação por uma chaveta. O pistão desliza sem dificuldade no cilindro cromado e as vedações garantem uma perfeita vedação do cilindro.



A potência de nossas prensas é indicada com uma pressão de 6 bares e é ajustável proporcionalmente de 3 a 6 bares.



Ex.: a prensa 6 PHR fornece 360 kg a 6 bares e, portanto, 180 kg a 3 bares, 240 kg a 4 bares e 300 kg a 5 bares.





APLICAÇÕES

As prensas pneumáticas são utilizadas em muitas aplicações industriais para estampagem mecânica, corte ou rebitagem. Uma prensa pneumática oferecerá uma força mais elevada do que uma prensa manual, o que lhe confere uma maior versatilidade.

Uma prensa pneumática com uma força de até 6 toneladas pode ser utilizada para estampar materiais plásticos e também muitos metais. São também utilizados para recortar as várias formas necessárias no processo de produção de muitas peças mecânicas, bem como para rebitar peças que precisam de ser mantidas juntas.



Estas prensas são robustas, precisas, flexíveis e ergonómicas. São frequentemente utilizadas para operações de montagem, montagem de anéis ou rolamentos, pequenas curvaturas, várias crimpagens, etc.







Como funciona uma prensa pneumática?



O funcionamento de uma prensa pneumática é semelhante ao funcionamento de uma prensa manual. A acção manual do operador é substituída pela acção de um cilindro pneumático. O cilindro activa o ar (não o gás). O ar é forçado a entrar num tubo no qual recebem pressão. A precisão da operação é tão elevada como a facilidade de utilização desta ferramenta industrial. Tão eficientes como as prensas hidráulicas, as prensas pneumáticas são normalmente utilizadas na indústria.
